1. Mô-đun đo ghi dữ liệu

Mỗi bộ ghi dữ liệu có thể được kết hợp linh hoạt với ba mô-đun giao tiếp (WLAN, LAN, testo UltraRange)

• testo 150 TUC4: Bốn kết nối TUC (Testo Universal Connector) cho đầu đo kỹ thuật số
• testo 150 TC4: Bốn kết nối cho cặp nhiệt điện cho các ứng dụng trong điều kiện môi trường khắc nghiệt
• testo 150 DIN2: Hai kết nối miniDIN cho đầu đo tiêu chuẩn để sử dụng danh mục đầu đo đa dạng từ Testo
• testo 150 T1: Cảm biến theo dõi nhiệt độ NTC (bên trong)

2. Mô-đun giao tiếp

Các mô-đun giao tiếp cho phép sử dụng các công nghệ giao tiếp khác nhau với mô-đun đo ghi dữ liệu testo 150:

• Cơ sở hạ tầng mạng hiện có (WLAN hoặc LAN/Ethernet)
• Công nghệ testo UltraRange

Ngay cả sau khi vận hành, các mô-đun giao tiếp và đo ghi dữ liệu đều có thể được kết nối hoặc thay đổi cho nhau một cách linh hoạt.

3. Trạm trung tâm (Base station)

• Trái tim của Hệ thống giám sát dữ liệu môi trường testo Saveris 1
• Có thể kết nối với công nghệ testo UltraRange thông qua cổng mô-đun giao tiếp bổ sung
• Quản lý và phân tích tất cả giá trị đo lường của 3.000 kênh đo
• Cảnh báo tuân thủ GxP trong trường hợp giá trị giới hạn vượt ngưỡng hoặc các sự kiện quan trọng khác của hệ thống thông qua đèn LED tích hợp hoặc đèn còi (kết nối bằng rơ-le)
• Pin dự phòng tích hợp để đảm bảo toàn vẹn dữ liệu trong trường hợp mất điện hoặc các sự cố bất ngờ khác xảy ra

4. Cổng / Công nghệ testo UltraRange

Cổng

Hỗ trợ các điểm truy cập và đường truyền thông qua mạng vô tuyến (radio) độc lộc testo UltraRange với các tín hiệu độc quyền, được mã hóa.

Công nghệ testo UltrRange

• Được phát triển để sử dụng trong các tòa nhà
• Phạm vi kết nối tuyệt vời và tín hiệu ổn định
• Tùy thuộc vào mong muốn của khách hàng, các thành phần được kết nối có thể được cập nhật không dây

5. Bộ kết nối analog

• Để tích hợp dễ dàng các thông số đo khác như: Áp suất chênh lệch
• Kết nối 4 – 20 mA qua mô-đun đo ghi dữ liệu testo 150 TUC4
• Tích hợp dễ dàng nhờ Interface được chuẩn hóa

6. Đầu đo kỹ thuật số và analog

Đầu đo nhiệt độ và độ ẩm kỹ thuật số / analog để đo các thông số liên quan với độ chính xác cao.

• Dải đo rộng từ -200 đến +1300 °C cho hầu hết mọi tình huống có thể xảy ra
• Thay đổi đầu đo chỉ trong vài giây mà không làm gián đoạn quá trình đo ghi dữ liệu trong tài liệu
• Xử lý và cài đặt dễ dàng
• GIán sát hệ thống hiệu quả với đầu đo Door Contact kỹ thuật số

7. Transmitter cho độ ẩm và áp suất chênh lệch

• Tích hợp các thống số đo khác (như: độ ẩm hoặc áp suất chênh lệch) vào hệ thống testo Saveris 1
• Giải pháp lý tưởng cho độ chính xác cao và cho các ứng dụng đặc biệt (độ ẩm cao, độ ẩm vết (trace),….) trong công nghệ khí nén, sấy khô hoặc điều hòa không khí cũng như các ứng dụng trong phòng sạch

8. Phần mềm & cockpit

Phần mềm testo Saveris 1 có hai phiên bản:

• Phần mềm PRO: Để giám sát môi trường tự động và liền mạch trong các khu vực có nhiều vị trí yêu cầu tuân theo các quy định ít nghiêm ngặt
• Phần mềm CFR: Phiên bản hợp lệ với Audit Trail, chữ ký điện tử và phân quyền người dùng (tuân thủ 21 CFR Phần 11)

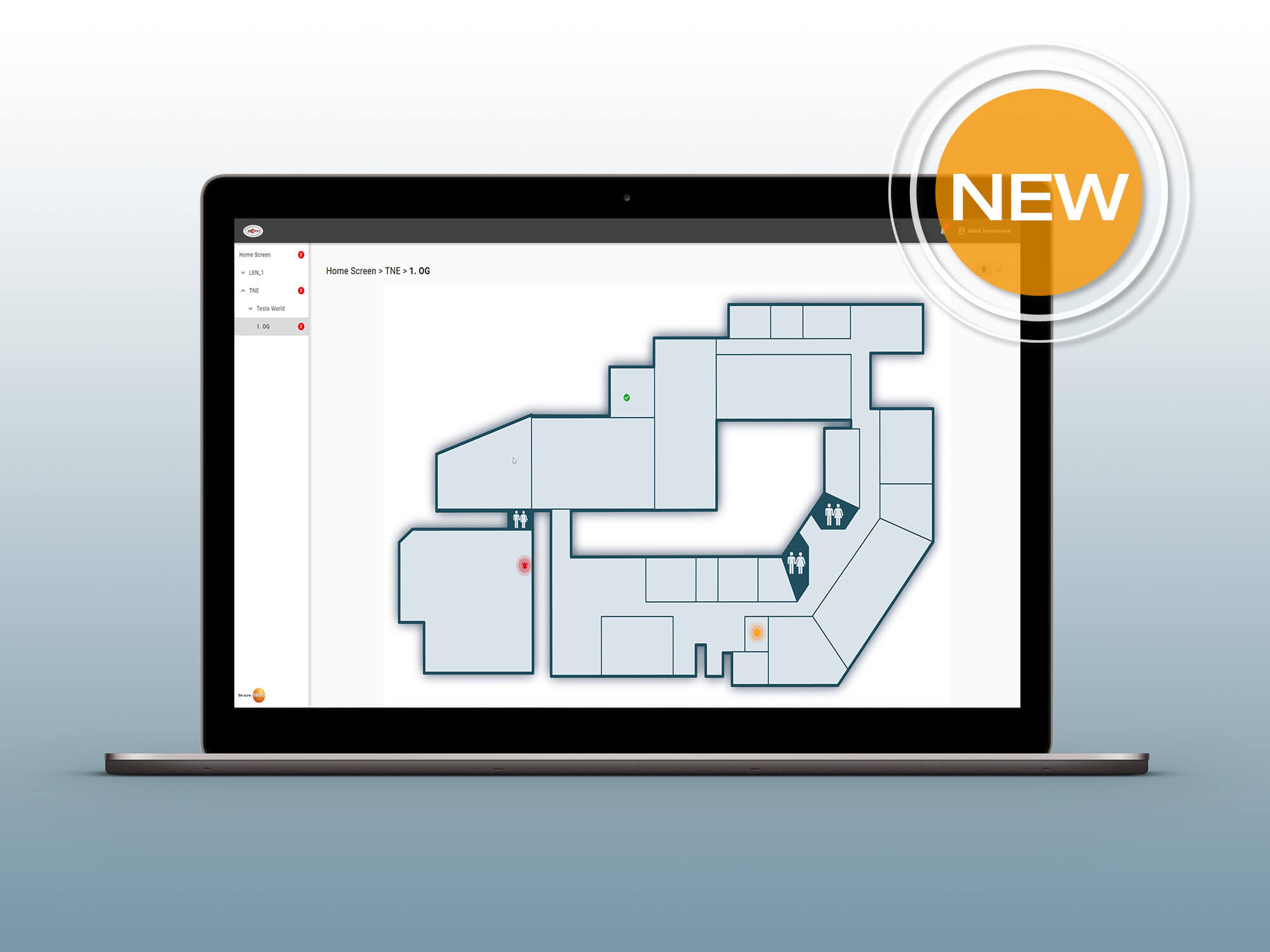

Ngoài ra, testo Saveris cockpit cũng có sẵn:

• Dựa trên web và có giao diện người dùng trực quan
• Xác định và xác nhận cảnh báo mọi lúc, không phụ thuộc vào vị trí và từ bất kỳ thiết bị đầu cuối nào (điện thoại thông minh, máy tính bảng, PC)
• Truy cập dữ liệu độc lập với nền tảng
• Tích hợp các sơ đồ của từng tầng riêng lẻ để dễ dàng xác định các vị trí đo lường và cảnh báo nhanh chóng

9. API REST

Giao diện mở để tích hợp dữ liệu từ testo Saveris 1 vào hệ thống của bạn

• Thông tin chi tiết về một kênh và các cảm biến được kết nối
• Có thể tự do lựa chọn các giá trị đo được cho một kênh trong một khoảng thời gian cụ thể
• Tất cả các cảnh báo (đang hoạt động & chưa được xác nhận) của Cơ sở
• Thông tin chung về thiết bị như số sê-ri, tên và ID

Lợi thế đến từ API REST của testo Saveris 1

• Kết nối phần mềm của bên thứ ba với cockpit để truy xuất dữ liệu (chỉ đọc)
• Kết nối hệ thống quản lý tòa nhà với testo Saveris 1
• Tích hợp dữ liệu từ testo Saveris 1 vào LISM của bạn
